发光字门头招牌LED电源如何安装

发布日期：2026-03-12 17:02:50　浏览次数：

根据很多广告业务员拜访客户时反馈，在施工现场，经常发现很多客户在安装发光字LED电源时操作不是很规范，导致部分光源损毁，影响发光。

我们都知道，LED电源的安装是否合乎规范，将直接影响LED照明的最终呈现效果。很多时候看似简单的安装操作，如果不注重细节，也将为产品的后续使用埋下安全隐患。

那么，作为一名从事广告行业的人，LED光源安装应注意的问题，您知道吗？今天，小编给大家带来LED电源安装过程中的常见误区，介绍安装LED光源的正确方法。

一、LED电源使用过程中常见误区

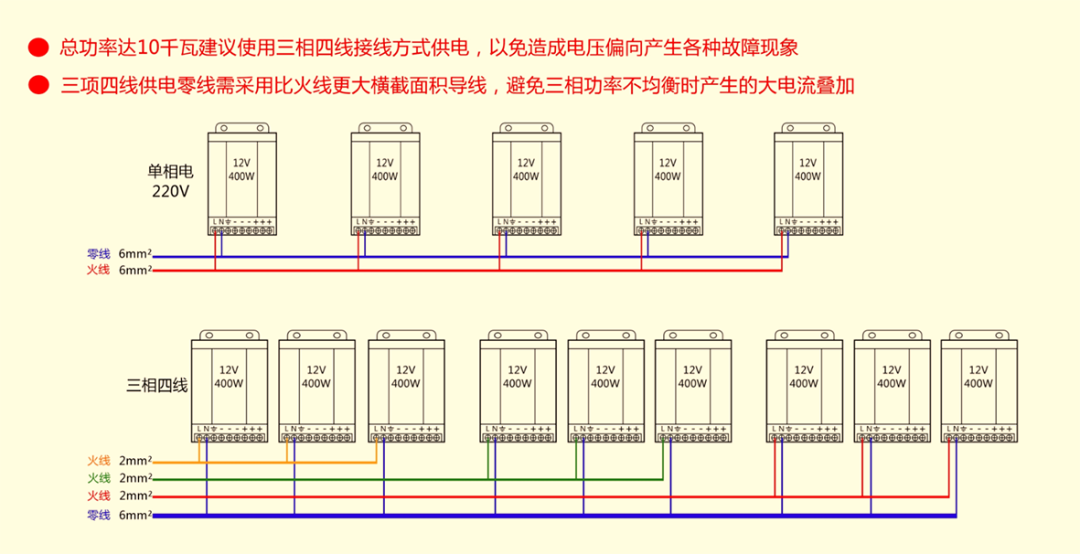

首先，我们来看一个安装不规范的真实案例：零线过细，三相不平衡，导致输入电压低，两级配电箱距离超过30米。

在日常LED电源安装过程中，错误安装的原因各不相同，总结起来，大致分为以下几类：

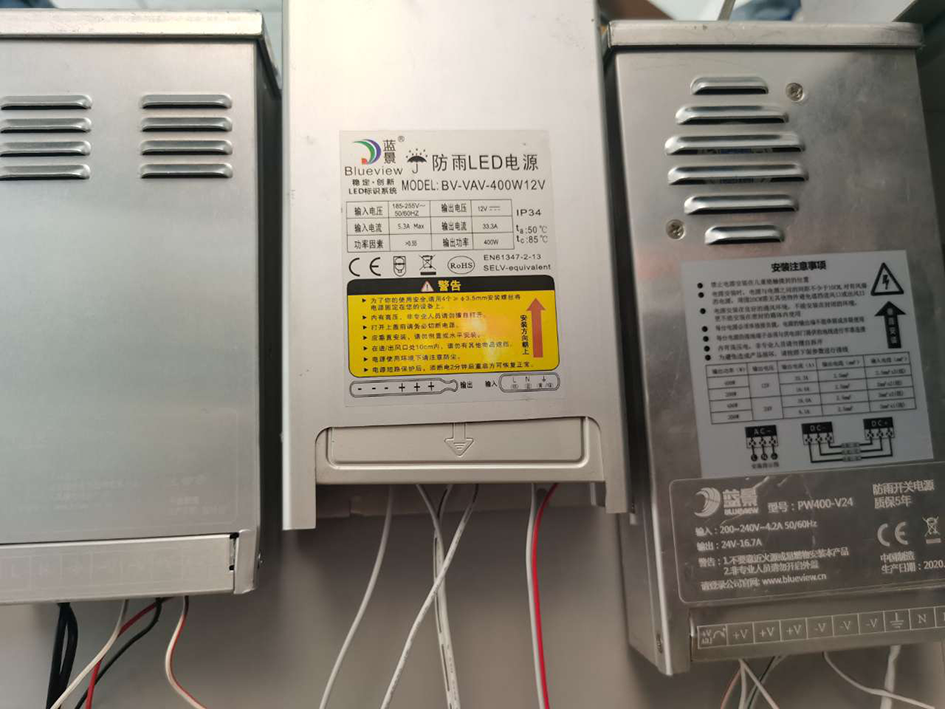

A、错误说明：产品安装间隔距离过小。

隐患点：

1、不利于电源散热，电源使用寿命缩短、易损坏；

2、电源利用机壳散热，如果将电源紧靠使用，相当于电源高温环境工作，而非通风环境使用，同样会使电源的使用寿命缩短、易损坏。

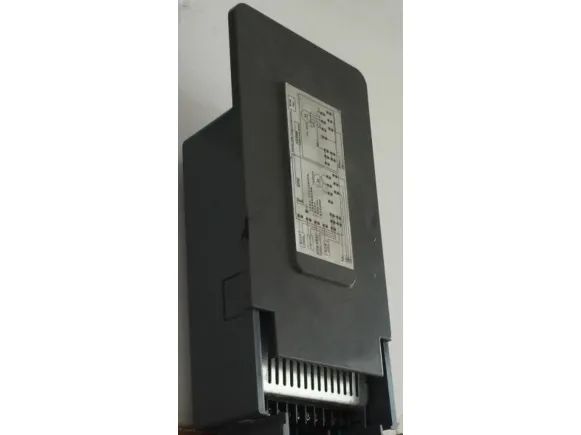

B、错误说明：电源接线端离地面太近。

隐患点：

1、电源出风口被挡，风道受堵，电源散热效果差，大大降低了电源的使用寿命；

2、下雨天水容易溅到产品里面，导致漏电、短路等现象，造成电源损坏；

3、接线端子外露容易被雨水打湿，导致漏电、短路等现象，造成电源损坏。

C、错误说明：将电源安装在密不透风的环境中。

隐患点：导致电源产生的热量散不出去，产品使用环境温度将会越来越高，当环境温度超过产品的额定温度时，轻则电源损坏，重则引起火灾。

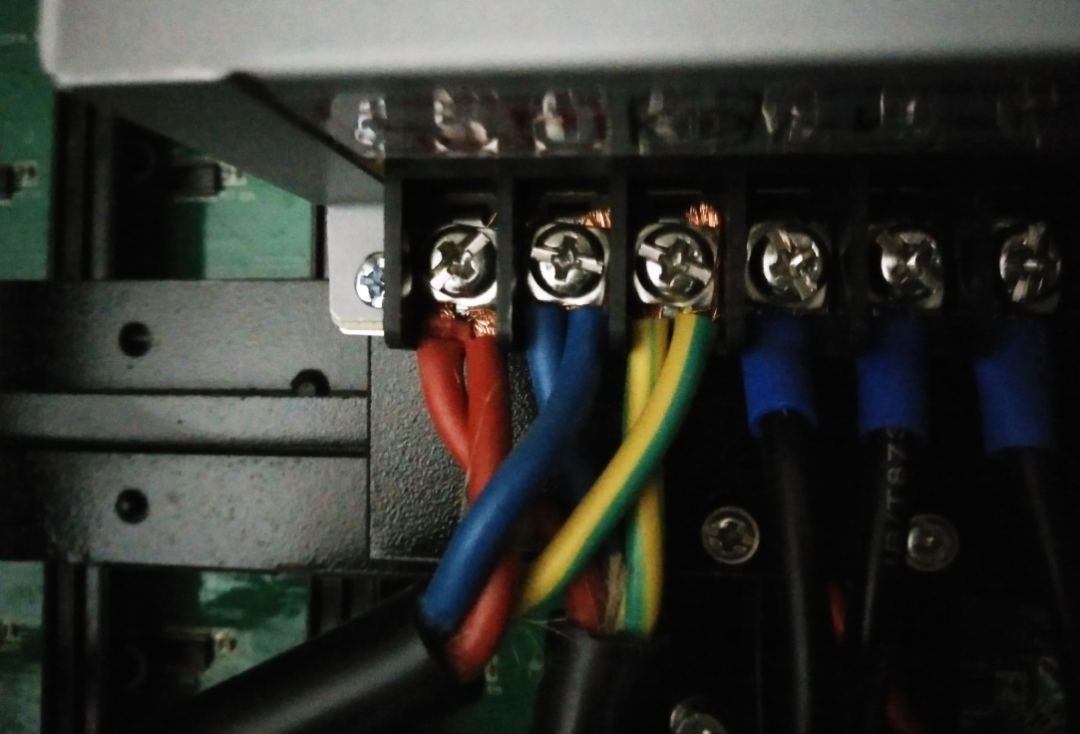

D、错误说明：接线柱被导线绝缘胶挡住，导致螺丝未完全吃到导线的铜线。

隐患点：

1、AC输入会导致电源输入电压由于接触不好变低，从而导致电源异常；

2、DC输出会导致接触点电阻变大，大电流时该处温度上升，有着火的危险。

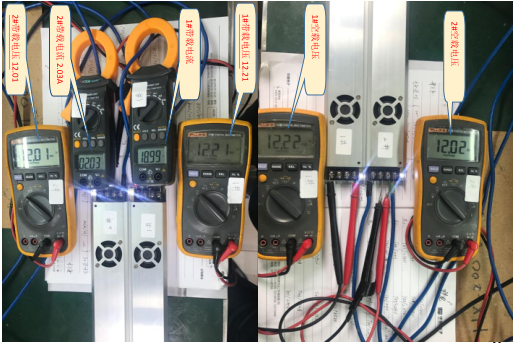

E、错误说明：恒压电源不能并联给系统供电。

隐患点：电源并联工作中功率分配不均、电压高，电源将以最大电流（过载电流点进行工作），电源容易进行过载保护，也会导致超功率工作对电源造成损坏。

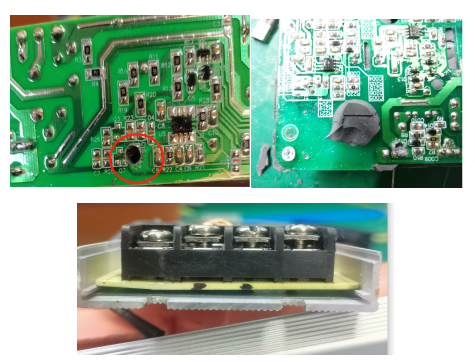

F、错误说明：安装使用过程中，随意添加安装孔，安装时暴力操作损坏电源内部线路。

隐患点：轻则电源无法正常工作，重则容易引发火灾。

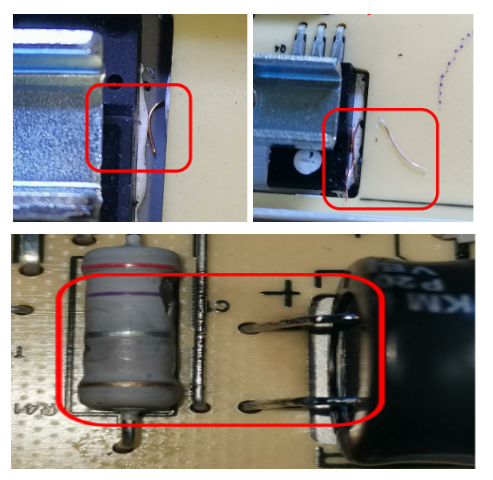

G、错误说明：金属铜线丝或金属碎屑掉入电源，造成元件引脚短路打火，元件高压串电炸机，导致电源无输出。

二、如何解决安装问题？

LED电源正确安装注意事项：

1、产品请安装在儿童接触不到的位置，避免触电；

2、对于110/220V两档输入的产品，请先确认产品上的档位与您的市电一致。如果用直流输入，开关拨至220V档位；

3、对于有风扇的产品，请确保产品周围20公分范围内无其他物品，避免遮档进风口和出风口；

4、请不要将我公司产品并联使用，这会增加产品故障率，给您带来不必要的麻烦；

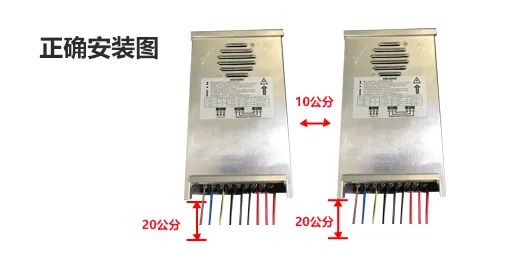

5、电源安装请专业人员安装，如有多个电源放置一起，确保电源与电源之间保持10公分以上距离，互不干扰。

（严禁将产品叠放，紧靠使用）。

1、如何计算主线路径？

2、 LED电源正确安装示意图

输入端火线为L，零线为N，

接地保护为金属外壳一般与地连接。

为保证使用的安全性和减小干扰，请确保地端可靠接地。（接地线径大于AWG18#）对于未接地保护的产品，手摸产品外壳或输出端有轻微麻电感觉属于正常现象，不会对人体造成伤害。并且请在产品与市电之间安装双线漏电保护开关，确保使用安全。如果使用单线开关，请连接在火线上。输出直流正极为+V，负极为-V。请根据产品的输出电流，按每平方毫米负载6A电流的标准选择合适的连接线。

产品安装接线时，请仔细检查校对端子符号，不要将输入交流端和输出直流端接反或将输出+-正负极接反，接线错误将导致产品损坏或安全事故等严重后果。

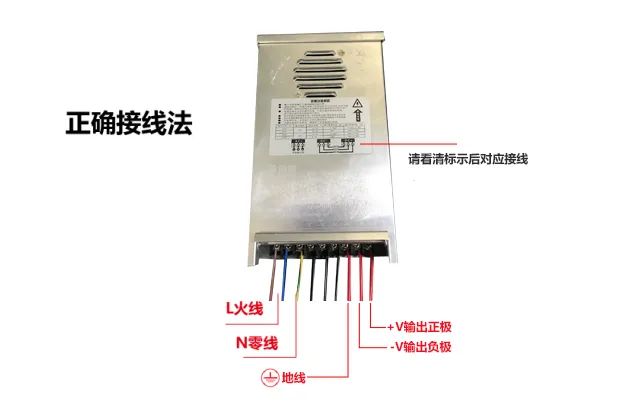

3、正确接线示意图

特别注意：电源安装一定不能低于人手随意触碰的地方，防止触电危险！！！

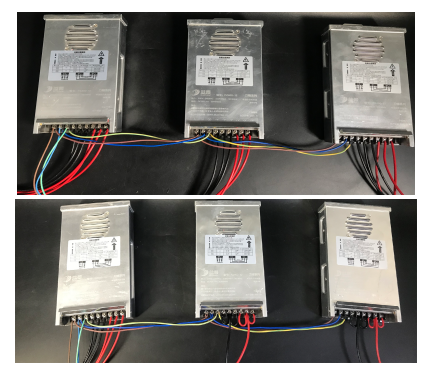

正确接线示意图：

考虑到客户的安装空间，系统需求功率大，需要并接电源，可以选择恒压恒流电源。

优点：有效实现分流, 并保护了电源。温馨提示：非迫不得已的情况下请禁止并联接线，因为难免会遇到电源之间反向电流相互冲击影响电源正常工作。

4、接地线的正确方式

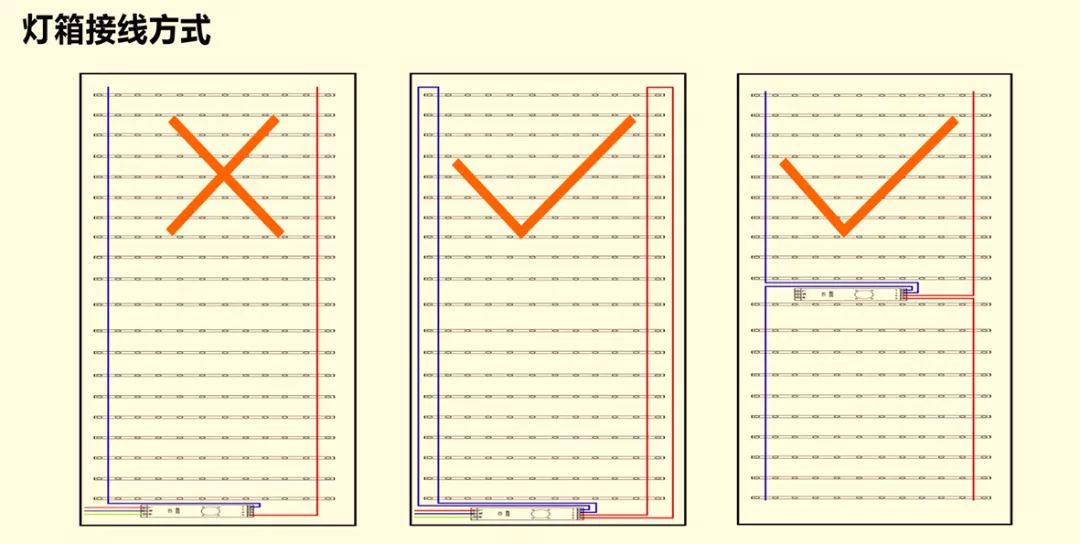

5、灯箱接线方式

错误方式：一条线拉到底，亮度不均衡，线路负荷过重，容易烧线头，烧电源接线端口。

正确方式：收尾出线接回路；中间裁断接线，电流向两端分流，节省电线用量。
